Dans cette partie, nous vous proposons de découvrir les types d'installations d'éoliennes et les différentesorientations de l'axe des éoliennes.

Type d'installation

Une éolienne occupe une faible surface au sol. Ceci est un énorme avantage pour son installation qui perturbe peu les sites et permet de conserver des activités industrielles ou agricoles à proximité.
On retrouve l' éolienne dite individuelle installée en site isolé. L'éolienne n'est pas raccordée au réseau, elle n'est pas reliée à d'autres éoliennes.
Sinon les éoliennes sont regroupées sous forme de fermes éoliennes. Les installations peuvent être réalisées sur terre ou de plus en plus en mer avec les fermes éoliennes offshores où la présence du vent est plus régulière. Avec ce dernier type d'installation, on réduit les nuisances sonores et on améliore l'esthétique.

Photographie d'une ferme éolienne
(Source : http://valromeysolidaire.free.fr/index/main.php3 )



Ferme éolienne offshore de Middelgrunden (Danemark)
(Source : http://www.apab.org/fr/page.php?id_rubrique=3&id_sous_rubrique=23 )

Orientation de l'axe

Il existe différents profils d'éolienne. On distingue deux grands types d'éolienne : les éoliennes à axe vertical et les éoliennes à axe horizontal.
Que l'éolienne soit à axe vertical ou horizontal, il s'agit de générer un couple moteur pour entraîner la génératrice.

Eolienne à axe vertical

Les pylônes des éoliennes à axe vertical sont courts, entre 0,1 et 0,5 fois la hauteur du rotor. Cela permet de placer tout le dispositif de conversion de l'énergie (génératrice, multiplicateur, etc.) au pied de l'éolienne, facilitant ainsi les opérations de maintenance. De plus, il n'est pas nécessaire d'utiliser un dispositif d'orientation du rotor comme pour les éoliennes à axe horizontal. Cependant, les vents sont faibles à proximité du sol, ce qui induit un moins bon rendement car l'éolienne subit les turbulences du vent. De plus, ces éoliennes doivent être entraînées au démarrage et le mât subit de fortes contraintes mécaniques. Pour ces raisons, de nos jours, les constructeurs d'éoliennes privilégient les éoliennes à axe horizontal.
Les deux types de structures d'éoliennes à axe vertical les plus répandues reposent sur les principes de traînée différentielle ou de la variation cyclique d'incidence :

•  Le rotor de Savonius dont le fonctionnement est basé sur le principe de la traînée différentielle. Les efforts exercés par le vent sur chacune des faces d'un corps creux sont d'intensités différentes. Il en résulte un couple entraînant la rotation de l'ensemble.

Schéma de principe du rotor de Savonius

Schéma du rotor de Savonius
(Source :http://muextension.missouri.edu/explore/agguides/agengin/g01981.htm)

•  Le rotor de Darrieus est basé sur le principe de la variation cyclique d'incidence. Un profil placé dans un écoulement d'air selon différents angles, est soumis à des forces d'intensités et de directions variables. La résultante de ces forces génère alors un couple moteur entraînant la rotation du dispositif.

Photographie d'une éolienne de Darrieus
(Source : http://www.jura.ch/lcp/forum/energies/vent.html )





Schéma du rotor de Darrieus
(Source :http://muextension.missouri.edu/explore/agguides/agengin/g01981.htm)

Eolienne à axe horizontal

Les éoliennes à axe horizontal sont basées sur le principe des moulins à vent. Elles sont constituées d' une à trois pales profilées aérodynamiquement. Le plus souvent le rotor de ces éoliennes est tripale, car trois pales constituent un bon compromis entre le coefficient de puissance, le coût et la vitesse de rotation du capteur éolien ainsi que l'aspect esthétique par rapport aux bipales.
Les éoliennes à axe horizontal sont les plus employées car leur rendement aérodynamique est supérieur à celui des éoliennes à axe vertical, elles sont moins exposées aux contraintes mécaniques et ont un coût moins important.

Photographie d'une éolienne à axe horizontal et d'un moulin à vent
(Source : http://www.diebrennstoffzelle.de/alternativen/wind/index.shtml )

Il existe deux catégories d'éolienne à axe horizontal:

•  Amont : le vent souffle sur le devant des pales en direction de la nacelle. Les pales sont rigides, et le rotor est orienté selon la direction du vent par un dispositif.

Schéma d'une éolienne à axe horizontal amont

•  Aval : le vent souffle sur l'arrière des pales en partant de la nacelle. Le rotor est flexible, auto-orientable.

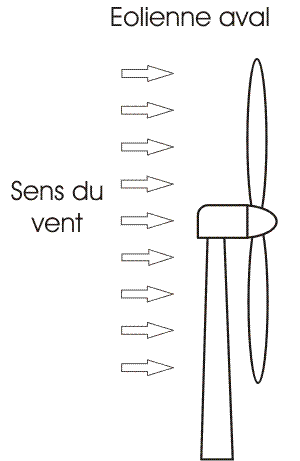

Schéma d'une éolienne à axe horizontal aval

La disposition turbine en amont est la plus utilisée car plus simple et donne de meilleurs résultats pour les fortes puissances : pas de gouverne, les efforts de manouvre sont moins importants et il y a une meilleure stabilité.
Les pales des éoliennes à axe horizontal doivent toujours être orientées selon la direction du vent. Pour cela, il existe des dispositifs d'orientation de la nacelle en fonction de cette direction.
Aujourd'hui, l'éolienne à axe horizontal avec un rotor du type hélice, présente un réel intérêt pour la production d'électricité à grande échelle.
