On considère un convertisseur à pôles lisses comportant un enroulement à une paire de pôle assurant dans l'entrefer une répartition du champ qui est sinusoidale ou du moins dont on ne retient que la contribution du premier harmonique.

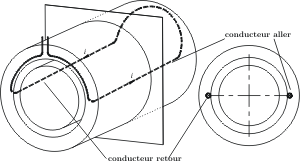

On représente cet enroulement sur la figure ci-dessous par une seule spire placée de telle sorte que son axe magnétique corresponde à celui de l'enroulement. Le courant i_a qui parcourt l'enroulement est compté positif quand il circule de l'avant vers l'arrière dans le conducteur de droite (marqué d'une croix) et donc de l'arrière vers l'avant dans le conducteur de gauche (marqué d'un point). Si ce courant i_a est continu, cet enroulement produit, en tout point M de l'entrefer, repéré par sa coordonnée angulaire q (figure 1), un champ radial dont la valeur B_e,a est égale à :

où q_a correspond à la position de l'axe magnétique de l'enroulement, ici égale à 0 et où K est un coefficient qui dépend de la façon dont l'enroulement est réalisé (on trouvera dans le laboratoire virtuel un exemple de calcul de ce coefficient) "Réalisation d'un enroulement réparti assurant une répartition quasi-sinusoïdale du champ d'entrefer" .

Une valeur positive de B_e,a correspond à un champ dirigé du rotor vers le stator, une valeur négative à un champ dirigé du stator vers le rotor.
