Exemple de calcul

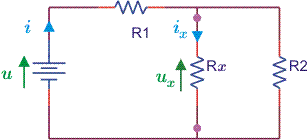

Soit le circuit suivant :

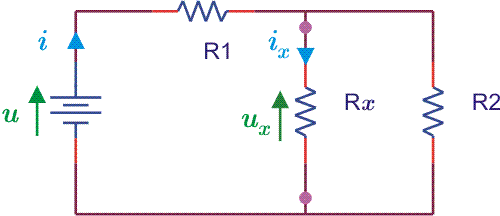

zoom Figure 1

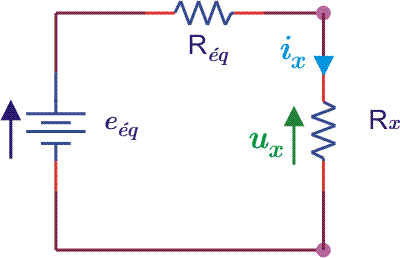

zoom Figure 2
La tension est la tension qu'on trouverait aux bornes de l'élément s'il était un circuit ouvert.

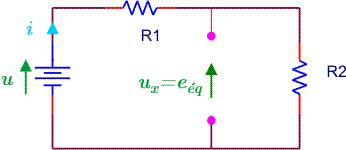

zoom Figure 3

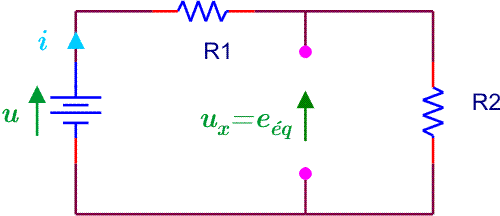

La tension est égale à la tension aux bornes de quand on a remplacé par un circuit ouvert

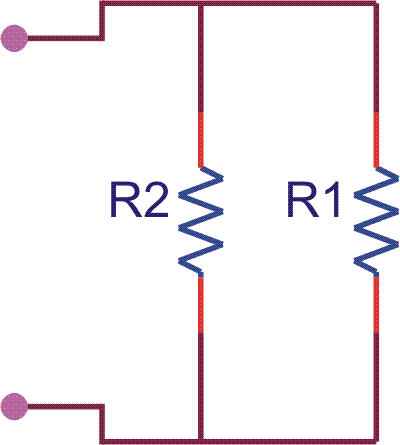

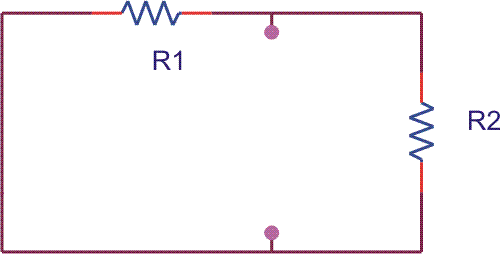

La résistance est la résistance vue des bornes où l'on connecte l'élément lorsqu'on annule la source U (lorsqu'on la remplace par une source de valeur nulle, c'est-à-dire par un court-circuit).



zoom Figure 4

zoom Figure 5
